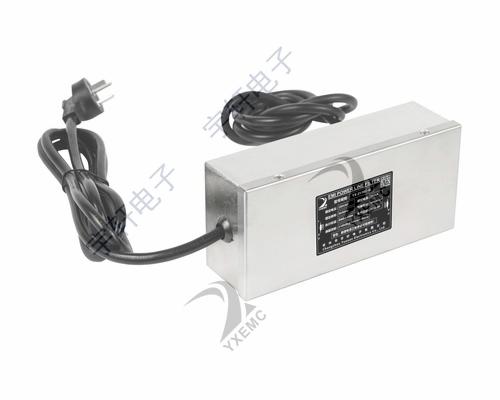

隨著社會的發展，電源濾波器由于其具有低漏電流、低電壓降、體積小等特點，被廣泛運用于屏蔽機柜、大容量的工業電氣設備。

但在實驗測試過程中，我們常遇到這樣的情況：雖然設計工程師在設備電源線上接了電源濾波器，但是該設備還是不能通過“傳導騷擾電壓發射”測試，這反而會導致工程師懷疑電源濾波器的濾波效果不好，從而不斷更換濾波器，仍不能得到理想的效果。而分析設備超標的原因，不外乎以下兩個方面：

（1）設備產生的騷擾太強。這種情況下我們可以通過在騷擾源處采取措施，降低騷擾的強度，或者增加電源濾波器的階數，提高濾波器對騷擾的抑制能力來解決；

（2）設備的濾波不足。除了電源濾波器自身性能不好以外，濾波器的安裝方式對它的性能影響也很大，這一點往往是被設計工程師所忽視的。

在很多測試中，我們通過更改電源濾波器的安裝方式就能使設備順利通過測試。下面是一些常見的電源濾波器錯誤安裝方式對濾波器性能影響的實例。

（1）輸入線太長。許多設備的電源線進入機箱后，經過很長的導線才接到電源濾波器的輸入端。例如，電源線從機箱后面板輸入，走行到前面板的電源開關，又回到后面板接到濾波器；或者濾波器的安裝位置距離電源線入口較遠，造成引線太長，由于電源入口到濾波器輸入端的引線過長，設備產生的電磁騷擾通過電容性或電感性耦合，重新耦合到電源線上，而且騷擾信號的頻率越高，耦合越強，造成實驗失敗。

（2）平行走線。有的工程師為了使機箱內部的走線美觀，常常把線纜捆扎在一起，這對電源線是不允許的。由于平行傳輸線之間存在分布電容，這種走線方式相當于在濾波器的輸入輸出線之間并聯了一個電容，為騷擾信號提供了一條繞過濾波器的路徑，這會導致濾波器的性能大幅下降，頻率很高時甚至失效。等效電容的大小與導線距離成反比，與平行走線的長度成正比。等效電容越大，對濾波器性能的影響越大。

（3）接地和殼體。這種情況也比較普遍。如果在安裝電源濾波器時，濾波器的殼體和機箱之間搭接不良（有絕緣漆），并且使用的接地線較長，這將導致濾波器的高頻特性變壞，降低濾波性能。由于濾波器接地不良，接地阻抗較大，有一部分騷擾信號能通過濾波器。為了解決搭接不良，建議應把機箱上的絕緣漆刮掉，從而來保證濾波器殼體和機箱有良好的電氣連接。
